图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版,本套成品模板图纸已经完善,不做任何修改,如需定制修改设计请点击定制设计。
后期效果图:
![](http://www.zgjianfang.com/uploadfile/2022/0624/20220624092805782.jpg)
图纸介绍:
新中式自建别墅设计图,独门独户设计,每层带有三间卧室以及厨房设计,,非常适合年轻人和父母同住!
设计功能:
☑ 占地尺寸:11.7*12.65米
☑ 占地面积:124.71㎡
☑建筑面积:354.29㎡
☑ 建筑结构:框架结构
☑ 造价估算:42-49万
注:占地面积为一层建筑面积(平面图有标注)+外部台阶或连廊的面积,面宽为东西两墙(包括墙体厚度) 的距离,进深为后墙到门楼柱子前端的距离。
施工参数:
建筑层数:地上3层,建筑总高度(到屋脊高度)12.423米,建筑面积354.29平方米。
结构体系:框架结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高3.75米,二层层高3.0米.三层层高3.0米。
![新农村一层二层三层四层双拼自建别墅设计施工图.gif 新农村一层二层三层四层双拼自建别墅设计施工图.gif](http://www.zgjianfang.com/uploadfile/2022/0624/20220624093129790.gif)
一层平面图: 客厅,卧室,厨房,餐厅,卫生间。120平一层布局设计,三间卧室+三间卫生间的设计,让家人的居住更加的舒适便捷。入户即时客厅设计。开放式厨房+餐厅,空间面积上会更显宽敞,没有束缚感。
![一层平面图.jpg 一层平面图.jpg](http://www.zgjianfang.com/uploadfile/2022/0624/20220624093130842.jpg)
二层平面图: 客厅,卧室,厨房,餐厅,卫生间,阳台。与一楼布局基本相同,独门独户的设计,方便业主出租,业主可住一楼,二三楼用于日常的出租。阳台刚好可以用来晾晒衣物。
![二层平面图.jpg 二层平面图.jpg](http://www.zgjianfang.com/uploadfile/2022/0624/20220624093130664.jpg)
三层平面图: 客厅,卧室,厨房,餐厅,卫生间,阳台。与二楼布局多了一间卧室的阳台。其他布局设计全部相同,满足不同家人的居住需求,达到最佳的住宿状态。
![三层平面图.jpg 三层平面图.jpg](http://www.zgjianfang.com/uploadfile/2022/0624/20220624093131241.jpg)
正立面图:
![正立面图 .jpg 正立面图 .jpg](http://www.zgjianfang.com/uploadfile/2022/0624/20220624093131696.jpg)
背立面图:
![背立面图.jpg 背立面图.jpg](http://www.zgjianfang.com/uploadfile/2022/0624/20220624093132680.jpg)
左立面图:
![左立面图.jpg 左立面图.jpg](http://www.zgjianfang.com/uploadfile/2022/0624/20220624093133422.jpg)

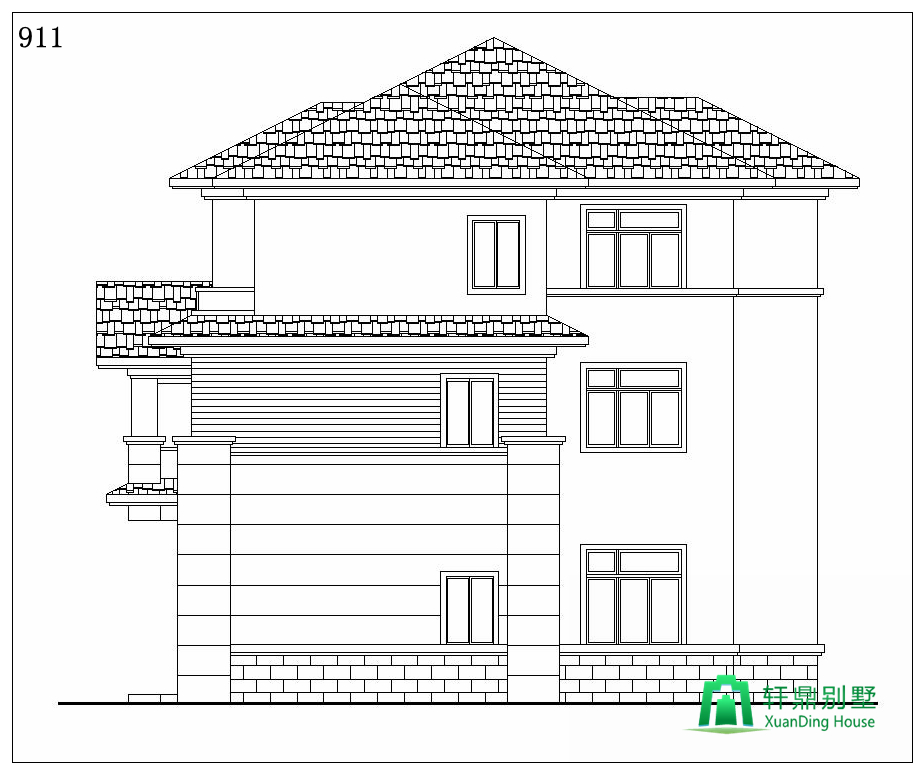

右立面图:
![右立面图.jpg 右立面图.jpg](http://www.zgjianfang.com/uploadfile/2022/0624/20220624093134355.jpg)
