图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版,本套成品模板图纸已经完善,不做任何修改,如需定制修改设计请点击定制设计。
![](http://www.zgjianfang.com/uploadfile/2019/0626/20190626042809950.jpg)
图纸介绍:
一款造价40万左右的现代田园别墅设计图,含全套完善施工图纸,内部布局非常的实用且完善,采光通风良好,自建房非常不多的选择哦!
设计功能:
☑ 占地尺寸:12.70m*14.70m
☑ 占地面积:181.72㎡
☑ 建筑面积:408.96㎡
☑ 建筑结构:框架结构
☑ 造价估算:40-45万
施工参数:
建筑层数:地上3层,建筑总高度(到屋脊高度):13.330米,建筑面积:408.96平方米。
结构体系:框架结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高4.0米,二层层高3.6米,三层层高3.6米。
![经典三层农村自建房屋设计图,造价40万左右,经济实用](http://www.zgjianfang.com/uploadfile/2019/0810/20190810083453973.gif)
侧面效果图:
![nongcunbieshushejitu侧面.jpg nongcunbieshushejitu侧面.jpg](http://www.zgjianfang.com/uploadfile/2019/0626/20190626042931506.jpg)
俯视效果图:
![nongcunbieshushejitu鸟瞰.jpg nongcunbieshushejitu鸟瞰.jpg](http://www.zgjianfang.com/uploadfile/2019/0626/20190626042932983.jpg)

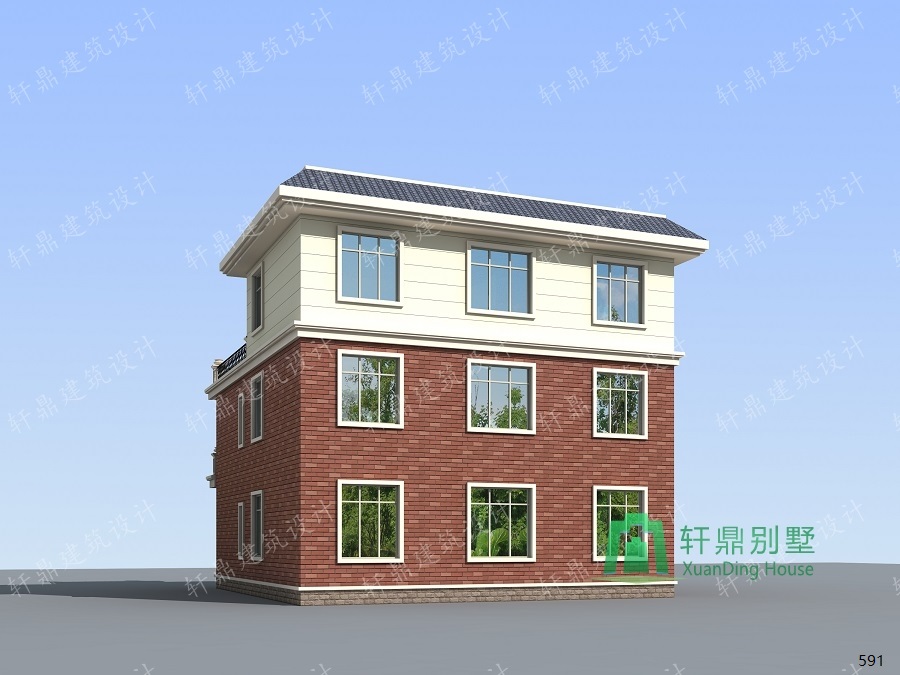

背面效果图:
![nongcunbieshushejitu背面.jpg nongcunbieshushejitu背面.jpg](http://www.zgjianfang.com/uploadfile/2019/0626/20190626042932975.jpg)
一层平面图:
![nongcunbieshushejituqiang1_眸目压缩.jpg nongcunbieshushejituqiang1_眸目压缩.jpg](http://www.zgjianfang.com/uploadfile/2019/0626/20190626042932863.jpg)
二层平面图:
![nongcunbieshushejituqiang2_眸目压缩.jpg nongcunbieshushejituqiang2_眸目压缩.jpg](http://www.zgjianfang.com/uploadfile/2019/0626/20190626042932449.jpg)
三层平面图:
![nongcunbieshushejituqiang3_眸目压缩.jpg nongcunbieshushejituqiang3_眸目压缩.jpg](http://www.zgjianfang.com/uploadfile/2019/0626/20190626042932677.jpg)
正立面图:
![nongcunbieshushejituazheng.jpg nongcunbieshushejituazheng.jpg](http://www.zgjianfang.com/uploadfile/2019/0626/20190626042933670.jpg)
背立面图:
![nongcunbieshushejitubbei.jpg nongcunbieshushejitubbei.jpg](http://www.zgjianfang.com/uploadfile/2019/0626/20190626042933798.jpg)
左立面图:
![nongcunbieshushejituczuo.jpg nongcunbieshushejituczuo.jpg](http://www.zgjianfang.com/uploadfile/2019/0626/20190626042933440.jpg)
右立面图:
![nongcunbieshushejitudyou.jpg nongcunbieshushejitudyou.jpg](http://www.zgjianfang.com/uploadfile/2019/0626/20190626042933841.jpg)
